СЗМ принцип: "Полуконтактный" Метод
Размер: 310x310 nm

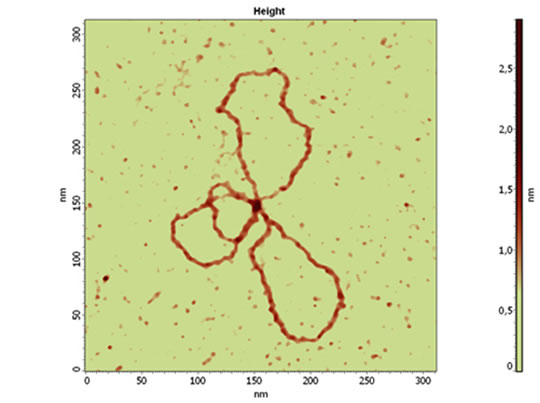

Cуперскрученная кольцевая плазмидная ДНК pEGFP (3.4 т.п.н.) на слюде. Для посадки ДНК на слюду использовался буферный раствор, содержащий ионы магния: 5 mM HEPES, 10 mM MgCl2. Наблюдаемая пространственная организация молекулы типична для небольших концентраций солей в буферном растворе. Изображение получено с помощью СЗМ Solver-Pro полуконтактным методом в этаноле. Для получения изображения использовался треугольный зонд из нитрида кремния жесткостью 0.5 Н/м.

Изображение предоставлено M.Савватеевым, НТ-МДТ, Россия, Москва, mihail.savvateev@mail.ru.

Образец представлен И.И. Агаповым и Е.А. Тоневицким, НИИ Трансплантологии и Искусственных Органов, Москва.
